| 器件数据表 |
|
器件介绍: |
|
|
器件名称 |

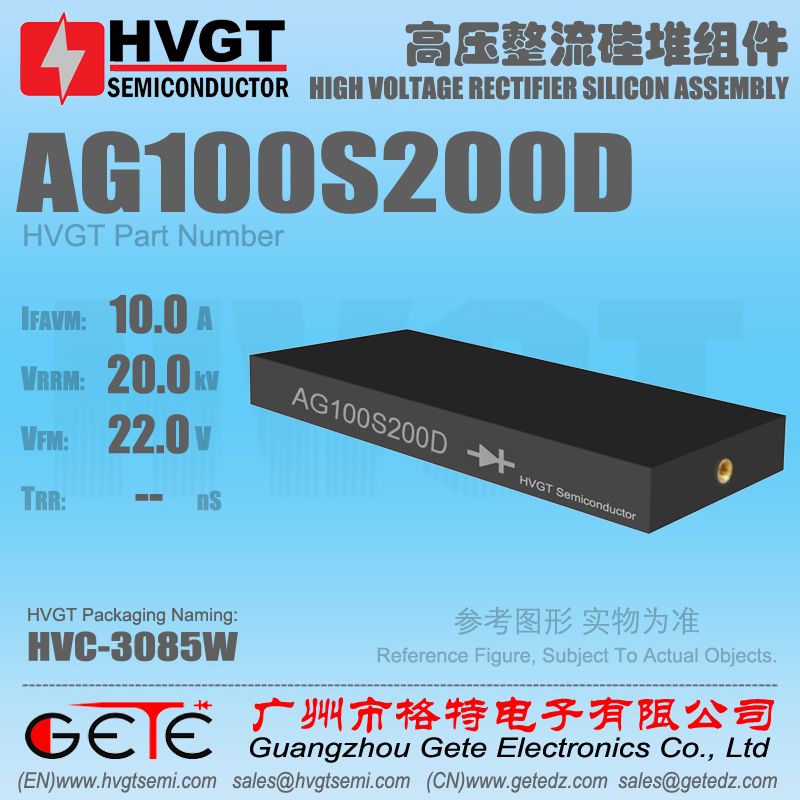

工频高压整流硅堆组件 |
|
器件型号 |
|
|
简单参数 |
10A 20KV --NS |
|
代替型号 |
|
|
环保标识 |
RoHS / SGS |
|
生产品牌 |
HVGT 半导体 |
|
器件净重 |
1,185 克(约) |
|
最大额定值与特性：（绝对最大值） |
||||
|
项 目 |
符 号 |
条 件 |
数 据 |
单 位 |
|
反向重复峰值电压 |
VRRM |
TA=25°C |
20.0 |
kV |
|
反向不重复峰值电压 |
VRSM |
TA=25°C |
24.0 |
kV |
|
正向平均电流 |
IFAVM |
TC=50°C |
10.0 |
A |
|
正向平均电流 |
IFAVM |
TOIL=50°C |
12.5 |
A |
|
正向不重复浪涌电流 |
IFSM |
TA=25°C; 60Hz Half-Sine Wave; 8.3mS |
400 |
A |
|
最高器件结温 |
TJ |
|
150 |
°C |
|
工作温度范围 |
TOP |
|
-40~+150 |
°C |
|
储存温度范围 |
TSTG |
|
-55~+175 |
°C |
|
电气特性：Ta=25°C （除非另有规定） |
||||
|
项 目 |
符 号 |
条 件 |
数 据 |
单 位 |
|
正向峰值电压 |
VFM |
at 25°C; at IFAVM |
22.0 |
V |
|
反向直流电流 |
IR1 |
at 25°C; at VRRM |
5.0 |
uA |
|
反向直流电流 |
IR2 |
at 100°C; at VRRM |
50 |
uA |
|
反向恢复时间 |
TRR |
-- |
nS |
|
|
P/N结电容量 |
CJ |
at 25°C; VR=0V; f=1MHz |
-- |
pF |
|

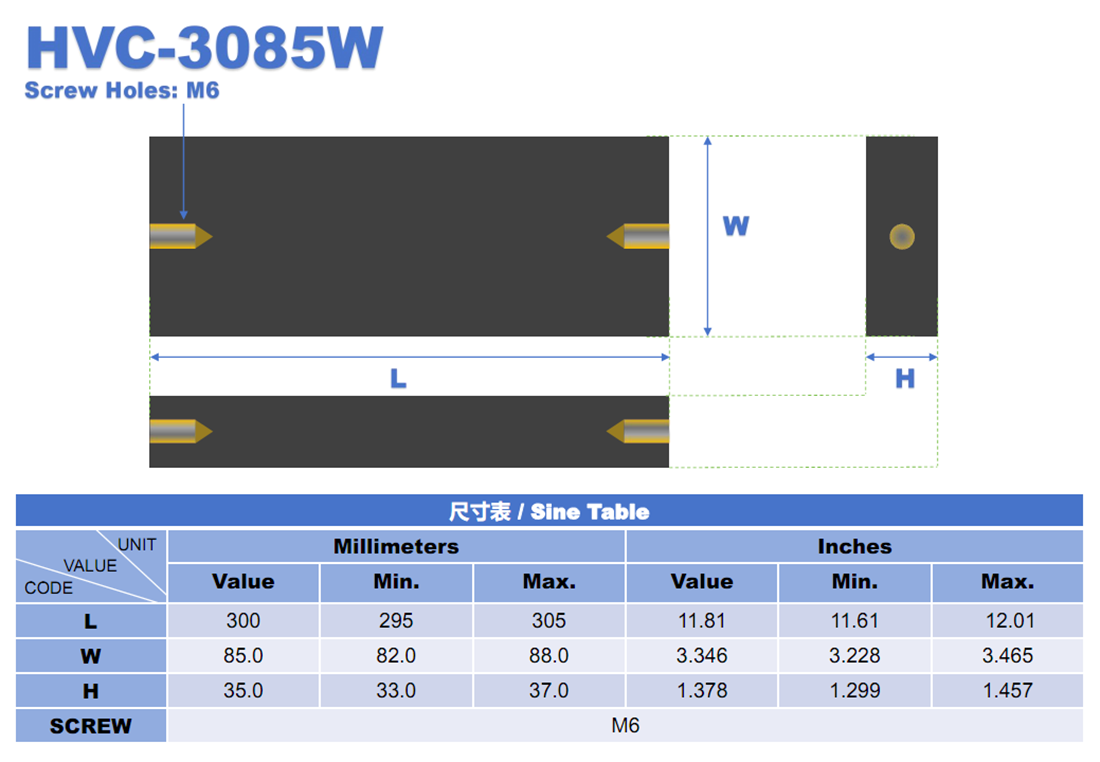

外形轮廓与尺寸： |
||||
|
HVGT 公司命名: |
||||
|
|
||||
