器件数据表

 器件介绍:

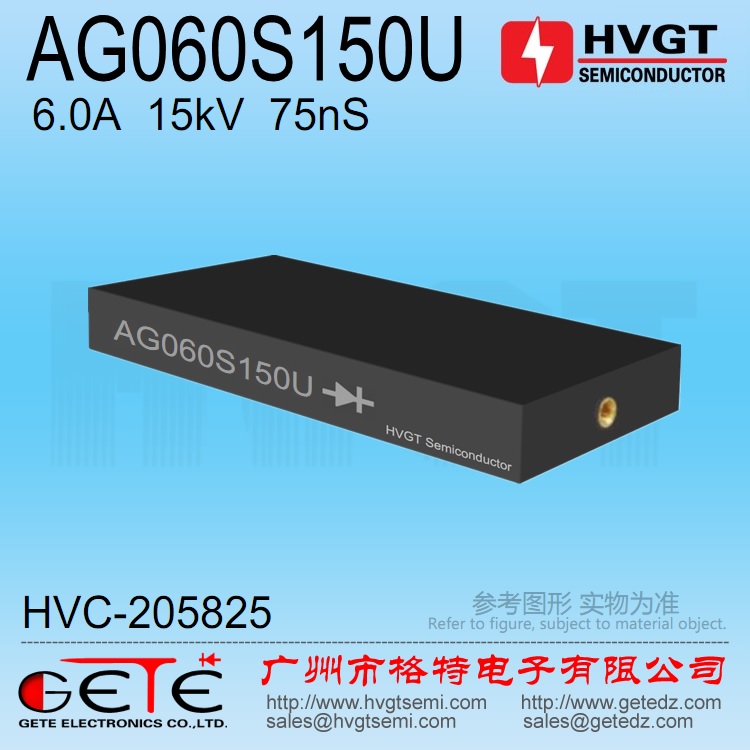

 器件名称

 玻璃钝化超高频高压整流硅堆

 器件型号

 HVG6A150  2CLG15KV/6A

 环保标识

 RoHS  /  SGS

 生产品牌

 HVGT

 净重量

 490克



 最大额定值与特性:(绝对最大值)

项 目

符 号

条 件

数 据

单 位

 反向重复峰值电压

VRRM

Ta=25°C;

15

kV

 正向平均电流

IF(AV)

Ta=55°C; Resistive Load

6000

mA

 正向不重复浪涌电流

IFSM

Ta=25°C; 8.3 mS; 1/2 Sing (60Hz)

200

A

 器件结温

TJ



-55~+150

°C

 工作温度

Tc



125

°C

 储存温度

TSTG



-55~+150

°C



 电气特性: Ta=25°C (除非另有规定)

项  目

符 号

条 件

数 据

单 位

 正向峰值电压

VF

at 25°C; IF =IF(AV)

26

V

 反向直流电流

IR1

at 25°C; VR =VRRM

2.0

uA

 反向直流电流

IR2

at 100°C; VR =VRRM

50

uA

 反向恢复时间

TRR

at 25°C; IF=0.5IR; IR=IFAVM; IRR=0.25IR

80

nS

 P/N结电容量

CJ

at 25°C; VR=0V; f=1MHz

--

pF



 外形尺寸:(单位:mm)

HVGT 公司命名:

 HVC-205825
