器件介绍:

 器件名称

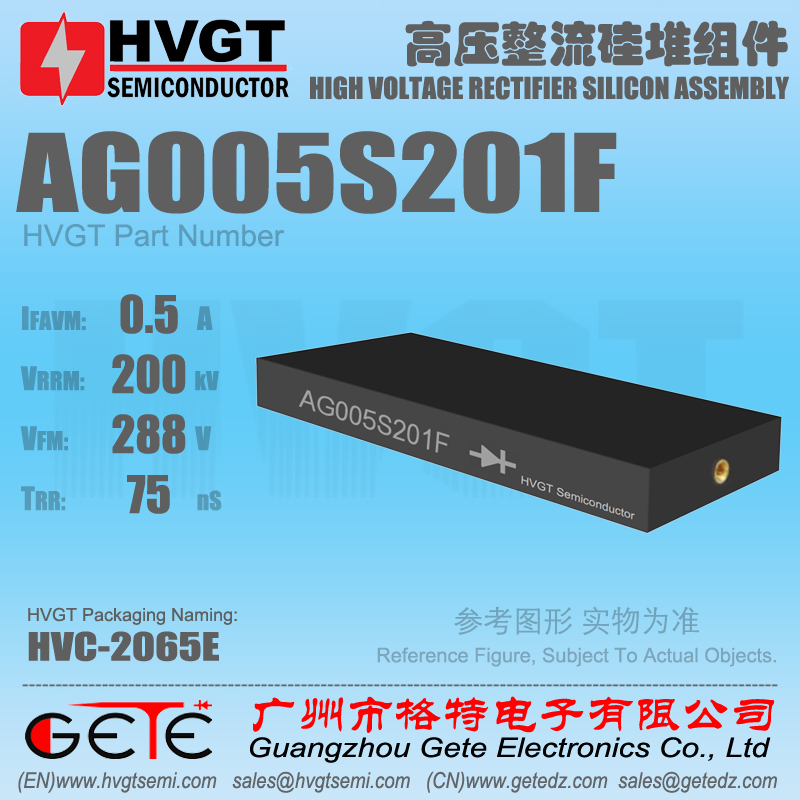

 快速恢复高压整流硅堆组件

 器件型号

 AG005S201F

 简单参数

 0.5A  200KV  75NS

 代替型号

 2CLG200KV/0.5A  2CLG200KV-0.5A  2CLG200KV0.5A

 环保标识

 RoHS  /  SGS

 生产品牌

 HVGT 半导体

 器件净重

 520 克(约)

 最大额定值与特性：（绝对最大值）

项 目

符 号

条 件

数 据

单 位

 反向重复峰值电压

VRRM

TA=25°C

200

kV

 反向不重复峰值电压

VRSM

TA=25°C

240

kV

 正向平均电流

IFAVM

TC=50°C

0.5

A

 正向平均电流

IFAVM

TOIL=50°C

0.6

A

 正向不重复浪涌电流

IFSM

TA=25°C; 60Hz Half-Sine Wave; 8.3mS

20

A

 最高器件结温

TJ

150

°C

 工作温度范围

TOP

-40~+150

°C

 储存温度范围

TSTG

-55~+175

°C

 电气特性：Ta=25°C （除非另有规定）

项  目

符 号

条 件

数 据

单 位

 正向峰值电压

VFM

at 25°C; at IFAVM

288

V

 反向直流电流

IR1

at 25°C; at VRRM

5.0

uA

 反向直流电流

IR2

at 100°C; at VRRM

50

uA

 反向恢复时间

TRR

at 25°C; IF=0.25A; IR= -0.5A; IRR= -0.125A

75

nS

 P/N结电容量

CJ

at 25°C; VR=0V; f=1MHz

--

pF

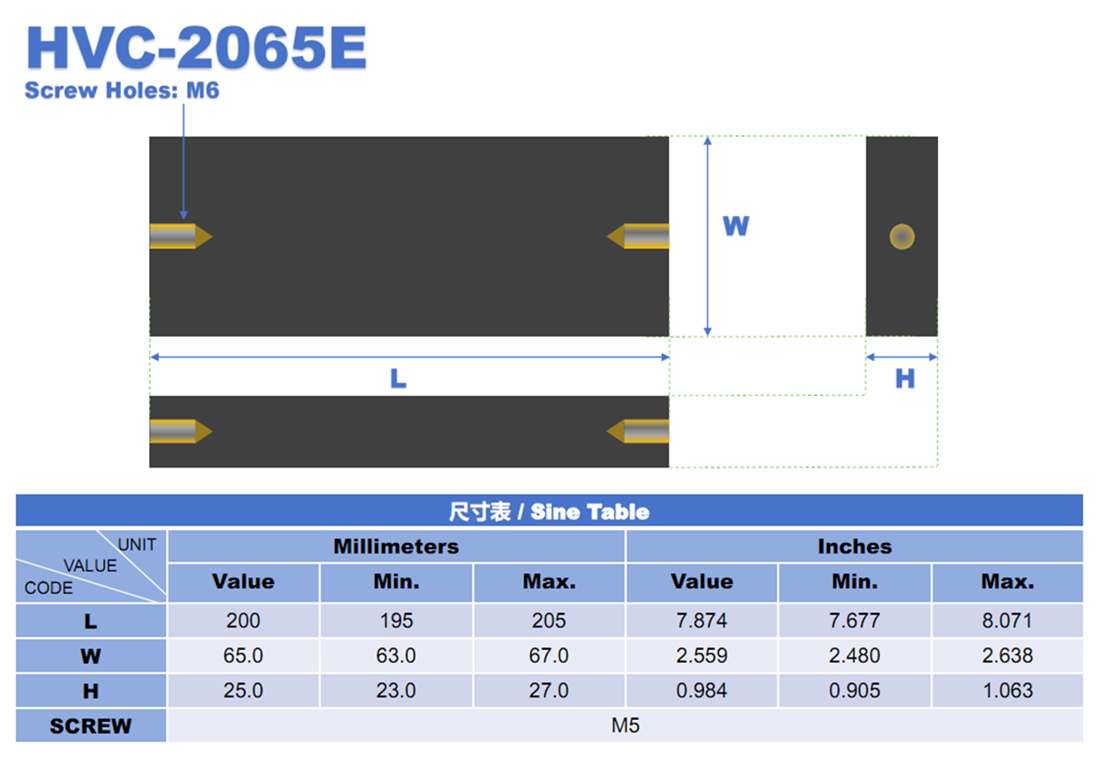

 外形轮廓与尺寸：

HVGT 公司命名:

 HVC-2065E
